一、及电缆的性能特点

1、载流范围：目前电缆只能达到最大截面积1000mm2，额定电流1600a。但是，这种大尺寸电缆由于体积大、重量大，在工程中很少使用。工程上一般采用400mm2及以下。标准电缆配电需要多条电缆同时供电，母线槽最大可达6300a，其强大的载流能力是电缆无法比拟的。

2、过载能力：母线槽的过载能力主要取决于所用绝缘材料的工作温度。用于母线槽的绝缘材料使用工作温度为 105°c 的材料进行过支撑。现在已经开发出工作温度为140°c的辐射开关。阻燃（per）和辐射交联聚碳酸酯热缩管。电缆所用绝缘材料的正常工作温度一般为95℃和105℃，因此母线槽的过载能力远大于电缆的过载能力。

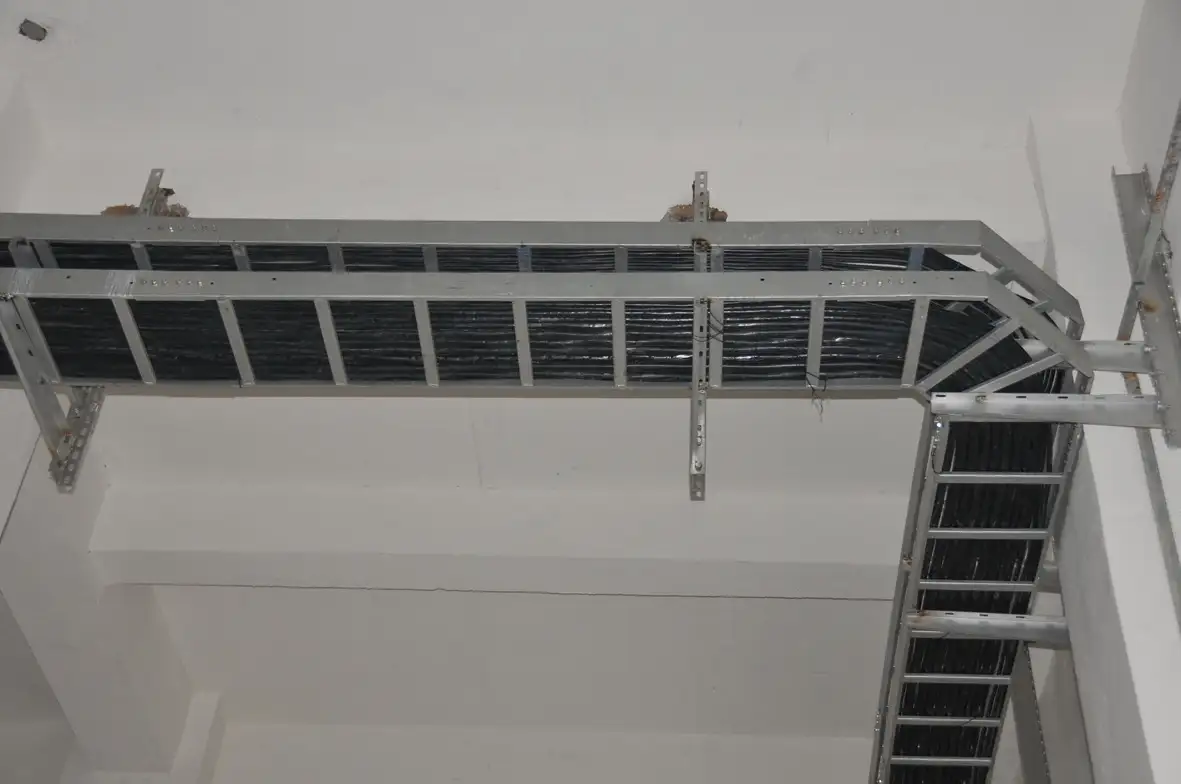

3、散热性能：电缆的绝缘材料（芯绝缘和护套绝缘）既是绝缘材料又是隔热材料。因此，当电力电缆敷设在桥中时，最多允许铺设 2 层。原因是考虑散热和母线槽，它采用空气，通过紧密接触的金属外壳散热。因此，其散热性能可与电缆相媲美。线缆的散热性能可见一斑。

4、使用寿命：母线槽使用寿命50年，电缆使用寿命15-20年。可见母线槽的使用寿命比电缆长很多。

5、维护：母线槽几乎不需要维护。日常维护通常是测量壳体和芯螺栓的温升，以及进水箱接头的温升。如果芯螺栓为4.8级，则需要定期拧紧。 8.8级高强度螺栓的使用不需要定期紧固，电缆易磨损、老化、寿命短等因素，需要定期检查、维护，甚至更换。

二、施工安装

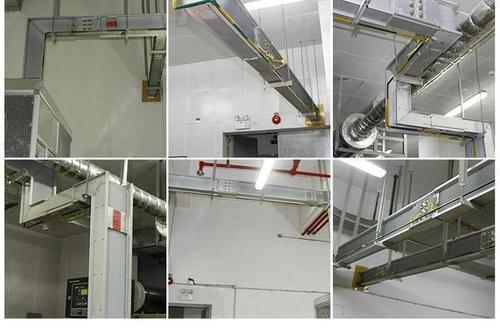

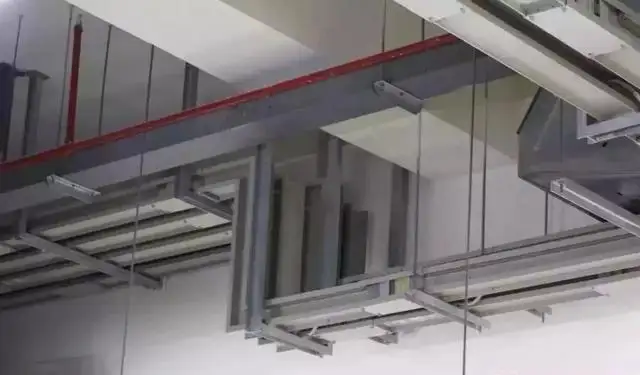

电缆敷设沿线路方向灵活方便。但在工程中，电缆一般由电缆桥架支撑，一路敷设，完成走线。因此，电缆的施工需要分步进行。母线槽的安装需要专业的安装技术，但只需按照产品的标准安装程序即可一次性完成安装。此外，母线槽结构紧凑，占用空间较小。工程中容易布置管线的空间，安装方便，但对于400a以下的小电流线路，由于选择的电缆截面比较小，电缆数量少，电缆敷设的选择更加灵活。

三、供电系统形式

母线供电系统通常有从配电中心引出的主干线，分散提供灵活的供电；而电缆供电则受到分接困难、小、分散控制困难等因素的限制。通常是供电，尤其是高层供电。中间母线槽相对于电缆的优越性尤为突出。如上图所示，右边是传统的有线供电方式。每层楼都需要单独支付。有很多电缆。如此密集的铺设，显然散热和占用空间都比较差。空间大、事故检查困难、日后维修困难等缺点；左侧为母线槽供电，只要采用单一的中央母线槽系统，并在每层设置相应容量的插件箱进行分流，即可实现供电。该方法使分接极为灵活，每个支路都有一个插件盒保护和变容。经过比较，很明显后者比前者更安全、更简单、更可靠。
